W praktyce to kolejny sygnał, że miniaturowa mechanika idzie w stronę rozwiązań miękkich, gdzie ruch bierze się z przepływu i chemii na granicy faz, a nie z twardych zębatek i łożysk.
Jak działa silnik, który napędza własny przepływ?
Sercem układu jest kropla stopu galu i indu (EGaIn), płynna w okolicach temperatury pokojowej, zanurzona w roztworze wodorotlenku sodu. Po przyłożeniu pola elektrycznego między elektrodami w elektrolicie na powierzchni kropli tworzy się gradient napięcia powierzchniowego, który uruchamia tzw. przepływy Marangoniego. To one „przestawiają” ciecz na powierzchni, a wewnątrz kropli wymuszają powstanie wirów.
Kluczowy trik polega na tym, że do wnętrza kropli wprowadzono małe, krzyżowe łopatki z miedzi. Wewnętrzne wiry dosłownie chwytają łopatki jak miniaturowa turbina wodna i w ten sposób powstaje obrót. Nie trzeba tu klasycznych cewek ani magnesów – energia przechodzi w ruch przez hydrodynamikę ciekłego metalu.

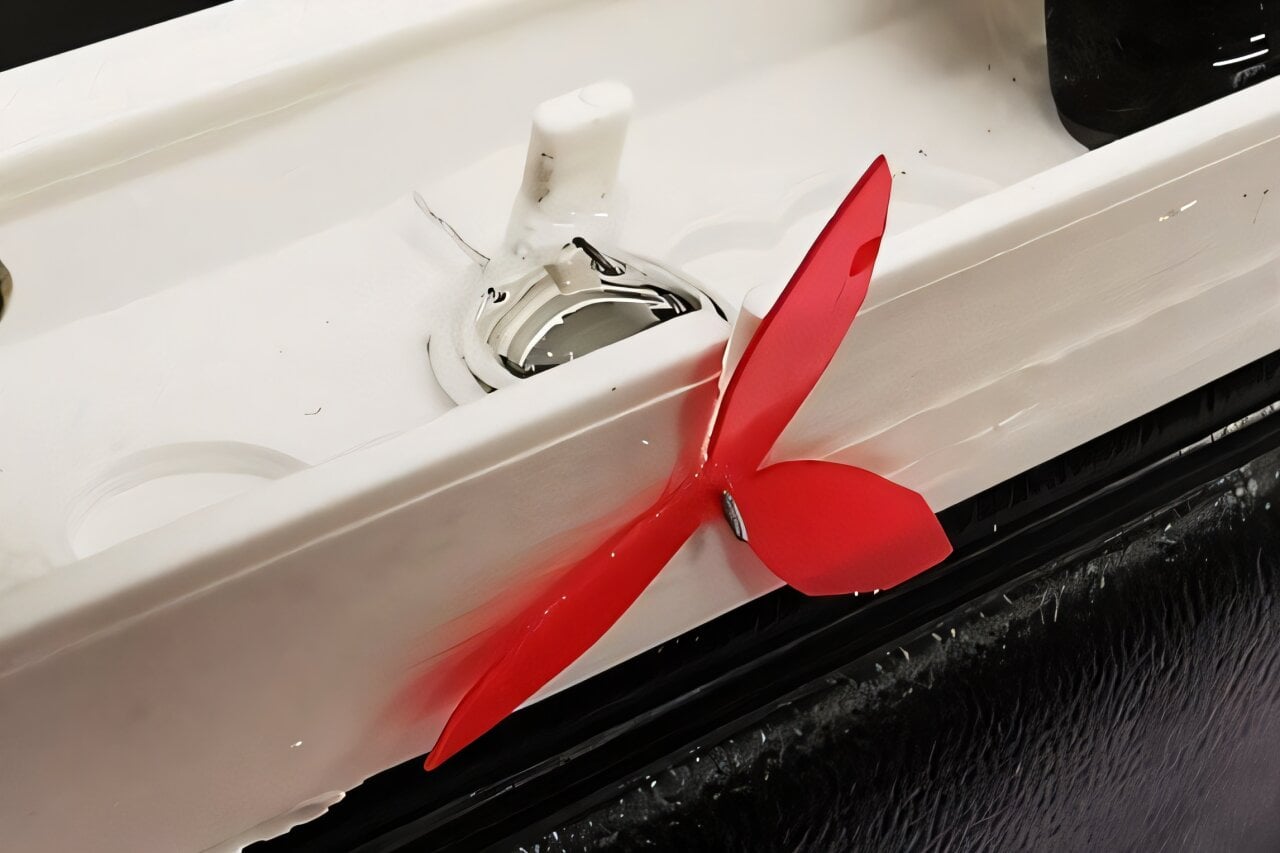

Żeby układ pracował stabilnie, kroplę unieruchomiono w płytkim zagłębieniu, a w obudowie uwzględniono kanał obejściowy dla elektrolitu. Bez niego kropla działałaby jak pompka, przesuwając roztwór z jednej strony na drugą i rozstrajając pole, które ma ją napędzać.
Co tu jest naprawdę nowe, a co tylko brzmi futurystycznie?
Silniki na bazie ciekłych metali nie są kompletnie znikąd, ale do tej pory często cierpiały na ten sam problem: ruch obrotowy był uzyskiwany pośrednio – przez tarcie i opory między powierzchnią kropli a otaczającą cieczą. To jest wygodne do demonstracji, ale fatalne dla sprawności i prędkości, bo interfejs ciecz–ciecz jest gładki i energia ucieka w lepkość.
W tym podejściu obrót bierze się bardziej wprost: łopatka siedzi wewnątrz kropli i odbiera energię z wirów, zamiast liczyć na to, że otaczający elektrolit coś przepchnie przez opór. Autorzy wskazują, że wcześniejsze konstrukcje zwykle zatrzymywały się poniżej ok. 60 obr./min, a tu skala jest wielokrotnie wyższa.
To jest ważne szczególnie dla mikrosystemów: im mniejszy napęd, tym bardziej boli każdy zbędny element pośredni. Jeśli da się wycinać warstwy po drodze i ciągnąć ruch z samej fizyki przepływu, nagle robi się miejsce na silniki, które są małe, proste i mniej kapryśne konstrukcyjnie.
Liczby, które robią wrażenie, i ograniczenia, o których trzeba pamiętać
W testach uzyskano maksymalne prędkości rzędu 320 obr./min, a w konkretnych warunkach nawet lokalny szczyt ok. 334 obr./min przy 10 V. Co ciekawe, drugi „garb” pojawia się w okolicach 17 V (ok. 282 obr./min), a poza pewnym zakresem napięć układ przestaje działać: poniżej 8 V i powyżej 22 V łopatki nie kręcą się w sposób stabilny.
Zasilanie nie jest ciągłe – zastosowano sygnały impulsowe (po 10 ms włączenia i 10 ms przerwy przy 10 V). Taki tryb zmniejsza pobór prądu w porównaniu z ciągłym sterowaniem; w jednym z ustawień podano ok. 59 mA, z informacją, że to około połowa tego, co dawałby tryb stały. A ponieważ duża część energii ucieka tu na elektrolizę na elektrodach, sama chemia układu mocno wpływa na bilans.
Widać też, jak delikatnie wszystko jest związane ze skalą. Najstabilniej działały krople o promieniu mniej więcej 2,7–3,2 mm (w tym zakresie prędkości utrzymywały się mniej więcej w okolicach 200–265 obr./min). To logiczne: autorzy odnoszą to do długości kapilarnej EGaIn (około 3 mm), czyli punktu, w którym siły napięcia powierzchniowego i grawitacja zaczynają się równoważyć. Za mała kropla – słabsze przepływy, za duża – spłaszczenie i geometria przestaje sprzyjać wirom.
Po co komu taki silnik i gdzie może się pojawić najpierw?
Najbardziej naturalne zastosowania to miejsca, w których klasyczny silnik jest za twardy: miękka robotyka, elementy elastycznej elektroniki, mikrourządzenia w kanałach przepływowych, a w dalszej perspektywie także systemy biomedyczne, gdzie liczy się miniaturyzacja i zgodność z nietypową geometrią. Taki napęd nie musi wygrywać momentem obrotowym – ma wygrać tym, że da się go wbudować tam, gdzie nie da się wsunąć klasycznej osi i łożysk.
Warto też zauważyć, że konstrukcja jest jednocześnie napędem i elementem interfejsu z otoczeniem: łopatka działa jak oś, a obudowa i szczeliny są zaprojektowane tak, by roztwór nie uciekał dzięki napięciu powierzchniowemu. To brzmi jak detal, ale w mikroświatku detale są wszystkim – bo każdy przeciek, pęcherzyk gazu z elektrolizy czy rozchwianie pola elektrycznego natychmiast zamienia prototyp w kapryśną zabawkę.
Jeśli to podejście ma się przebić, pierwsze wdrożenia prawdopodobnie zobaczymy nie w silniku do auta, tylko w niszach: mikropompkach, mieszalnikach, mikroaktuatorach, elementach urządzeń laboratoryjnych i prototypach soft-robotów. Tam liczy się, że napęd można upchnąć, uprościć i zestroić z cieczą, a nie że przetrwa milion kilometrów.
Zamiast walczyć z tym, że ciecz jest niestabilna, zmienna i trudna w kontroli – robimy z tych cech źródło ruchu. I nagle silnik przestaje być obiektem z katalogu części, a staje się zjawiskiem fizykochemicznym, które zamykasz w sprytnej geometrii. Jednocześnie widać, że to jeszcze nie jest to gotowy klocek do składania. Zakres napięć, wpływ elektrolizy, wrażliwość na rozmiar kropli i pozycję łopatki pokazują, że tu łatwo o reżim pracy, z którego wypada się jednym złym parametrem. Ale to akurat dobra wiadomość: jeśli da się to uporządkować, sterowanie i projektowanie takich napędów stanie się w dużej mierze kwestią modelowania, a nie żmudnego kręcenia pokrętłami.
I wreszcie: to jest rodzaj innowacji, który lubi rosnąć bocznymi ścieżkami. Dziś to ciekły metal w NaOH i łopatka z miedzi. Jutro może być inny stop, inna chemia elektrolitu, inny kształt wirnika, a pojutrze cały zestaw mikro-napędów, które buduje się jak układanki w lab-on-a-chip. Wtedy dopiero zobaczymy, czy to była jednorazowa sztuczka, czy początek naprawdę nowej klasy miękkich silników.
