Właśnie w tym miejscu pojawia się pojęcie płaskiego pasma elektronowego. To stan, w którym energia elektronów niemal nie zależy od pędu – w praktyce oznacza to spłaszczoną autostradę, na której nie da się rozpędzić. A kiedy elektrony nie pędzą, za to silniej na siebie wpływają, zaczyna się fizyka z pogranicza magii: nietypowy magnetyzm, egzotyczne fazy skorelowane, a czasem nawet ścieżki prowadzące do niekonwencjonalnego nadprzewodnictwa.
Kagome, czyli sieć, która lubi komplikacje
Kagome brzmi jak nazwa deseru, ale to geometryczny układ przypominający siatkę złożoną z trójkątów dzielących wierzchołki. W takich strukturach pojawia się frustracja geometryczna: nie da się jednocześnie zadowolić wszystkich lokalnych oddziaływań, więc układ szuka nieszablonowych rozwiązań. W elektronice i magnetyzmie to często dobra wiadomość – frustracja potrafi naturalnie sprzyjać powstawaniu płaskich pasm.
W ostatnich latach wiele medialnego szumu zrobiły płaskie pasma uzyskiwane w skręcanych heterostrukturach 2D (na czele z grafenem). Problem w tym, że takie układy bywają kapryśne: wystarczy minimalnie inny kąt skręcenia, by efekt osłabł albo zniknął. To świetne do demonstracji, ale trudniejsze do skalowania i powtarzalnego produkowania w laboratorium.
Metal grubości kilku atomów i pasmo płaskie w 3D
Tu wchodzi materiał na scenę: Mn₃Sn, metal o strukturze kagome, przygotowany w formie ultracienkiej warstwy o grubości ok. 3 nanometrów – czyli dosłownie kilku atomów w pionie. W takiej skali zwykle wszystko robi się delikatne: stany elektronowe zanikają, a to, co w masywnym krysztale wygląda stabilnie, w cienkiej warstwie rozpada się jak domek z kart.
Najbardziej zaskakujący element jest jednak inny: w tej ultracienkiej warstwie zaobserwowano płaskie pasmo o charakterze trójwymiarowym – z zanikiem dyspersji we wszystkich kierunkach w przestrzeni pędu. Brzmi to jak sprzeczność (bo film jest prawie 2D), ale właśnie o to chodzi: stan zachowuje płaskość również względem składowej poza płaszczyzną, co od dawna uchodziło za wyjątkowo trudne do utrzymania.
W pracy opisano też liczbowy detal, który nie jest tylko ozdobą: szerokość energetyczna tego płaskiego pasma ma wynosić około 50 meV. Dla takiego zjawiska to informacja kluczowa – im węższe pasmo, tym silniejsza rola korelacji elektron–elektron i tym większa szansa na dziwne fazy materii.
Jak to w ogóle udowodniono?

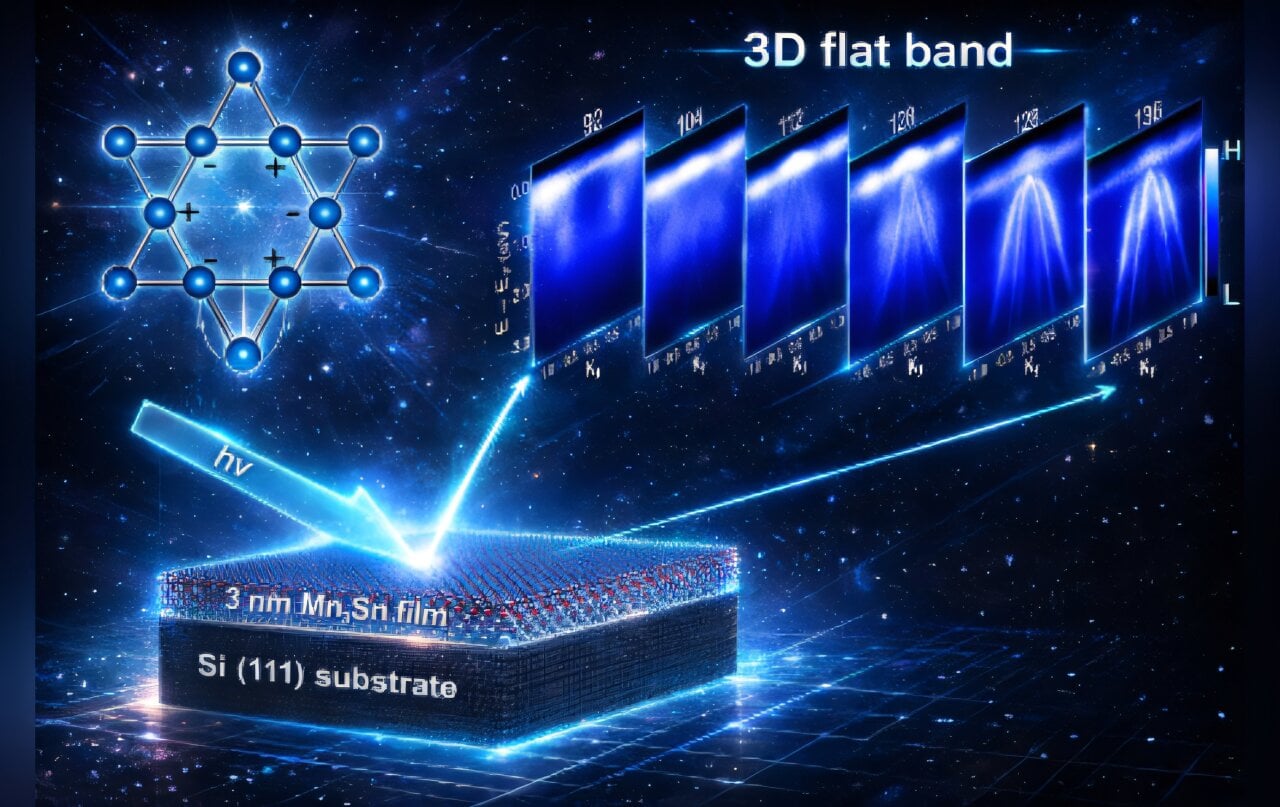

Żeby nie skończyło się na ładnej teorii, potrzebne były pomiary, które widzą strukturę pasmową w szczegółach. Wykorzystano ARPES (spektroskopię fotoemisyjną rozdzielczą kątowo), w wersji pozwalającej mapować dyspersję w trzech kierunkach pędu – czyli sprawdzić, czy pasmo rzeczywiście nie faluje przy zmianie parametrów odpowiadających także osi poza płaszczyzną.
Do tego dołożono mikroskopię tunelową (STM/STS), która potrafi zajrzeć w lokalny obraz elektronów i pokazać, czy ładunek faktycznie się lokalizuje tam, gdzie powinien – w charakterystycznych dla kagome trójkątach. W tle pojawiają się też obliczenia struktury pasmowej, spinające wyniki w jedną opowieść: to nie przypadek, tylko stan wynikający z połączenia geometrii sieci, magnetyzmu i efektów kwantowego uwięzienia w ultracienkiej warstwie.
Istotny jest również sam proces wytwarzania: precyzyjny wzrost warstwowy (MBE) daje kontrolę na poziomie atomów, bez której takie delikatne stany po prostu by się rozmyły. W tym sensie to nie tylko odkrycie fizyczne, ale też demonstracja, że da się dostarczyć jakość materiału wystarczającą do polowania na najbardziej wybredne zjawiska kwantowe.
Strojenie: płaskie pasmo bliżej poziomu Fermiego
Sama obecność płaskiego pasma to dopiero połowa historii. Druga brzmi: czy da się je ustawić tam, gdzie zaczyna się prawdziwa elektronika – w pobliżu poziomu Fermiego (czyli energii, przy której elektrony decydują o przewodnictwie i większości właściwości użytkowych). Tu pojawia się bardzo praktyczny wątek: chemiczne strojenie pasma poprzez inżynierię defektów manganu.
To podejście jest ważne, bo pokazuje drogę inną niż najbardziej medialne skręcanie i układanie warstw. Zamiast budować skomplikowaną kanapkę z atomów i liczyć, że trafi się idealny kąt, można próbować regulować stan w materiale, który z natury sprzyja płaskim pasmom – a następnie dopracować go metodami cienkowarstwowymi.
W praktyce taka możliwość strojenia oznacza, że nie mówimy już o jednorazowej ciekawostce do wykresu, tylko o platformie, którą da się potencjalnie dostrajać pod konkretne zjawiska: raz pod fazy skorelowane, raz pod topologię, raz pod nietypowy magnetyzm.
Co z tego może wyniknąć?
Jeśli płaskie pasma są sceną, to skorelowane fazy są aktorami: stany o dużej gęstości elektronów i silnych oddziaływaniach potrafią generować zachowania, których nie da się przewidzieć z prostych modeli metalu. W dłuższej perspektywie to właśnie tam rodzą się pomysły na energooszczędną elektronikę (mniej strat), elementy spintroniki (wykorzystujące spin, nie tylko ładunek) czy nietypowe komponenty do technologii kwantowych.
Warto też docenić format odkrycia: ultracienka warstwa jest bliższa realnym procesom technologicznym niż egzotyczne konstrukcje wymagające ekstremalnej precyzji montażu. To nie znaczy, że jutro ktoś wstawi to do smartfona – ale ścieżka z laboratorium do urządzeń wygląda tu mniej jak alchemia, a bardziej jak inżynieria.
I jeszcze jedna rzecz: 3D płaskość pasma w tak cienkim filmie jest jak postawienie bardzo wysokiej wieży z klocków na trzęsącej się podstawce – samo to, że stoi, jest komunikatem. Dla całej dziedziny to sygnał, że niemożliwe stany mogą przetrwać w formatach kompatybilnych z cienkowarstwowymi technologiami.
Co w tym wszystkim jest najciekawsze?
Od efektów, które trzeba wywoływać sprytnym składaniem materiałów, do efektów, które wynikają z samej natury sieci krystalicznej – a my tylko uczymy się je wydobywać i kontrolować. To trochę jak różnica między sztuczką a umiejętnością: jedno można powtórzyć kilka razy, drugie da się rozwijać.
Jeśli strojenie defektami rzeczywiście pozwala stabilnie podciągać płaskie pasmo pod poziom Fermiego, robi się ciekawie także z perspektywy projektowania funkcji: zamiast szukać jednego cudownego materiału, można wyobrazić sobie rodzinę bardzo podobnych filmów, różniących się detalem – i przez to zachowujących się zupełnie inaczej.
A to prowadzi do potencjalnie największej zmiany: płaskie pasma przestają być trofeum do gabloty, a zaczynają przypominać narzędzie. Nie obiecam, że to prosta droga do przełomu w elektronice, ale wreszcie widać kierunek, w którym egzotyczna fizyka nie musi być jednorazowym fajerwerkiem – może stać się powtarzalnym zasobem do budowania kolejnych rzeczy.
