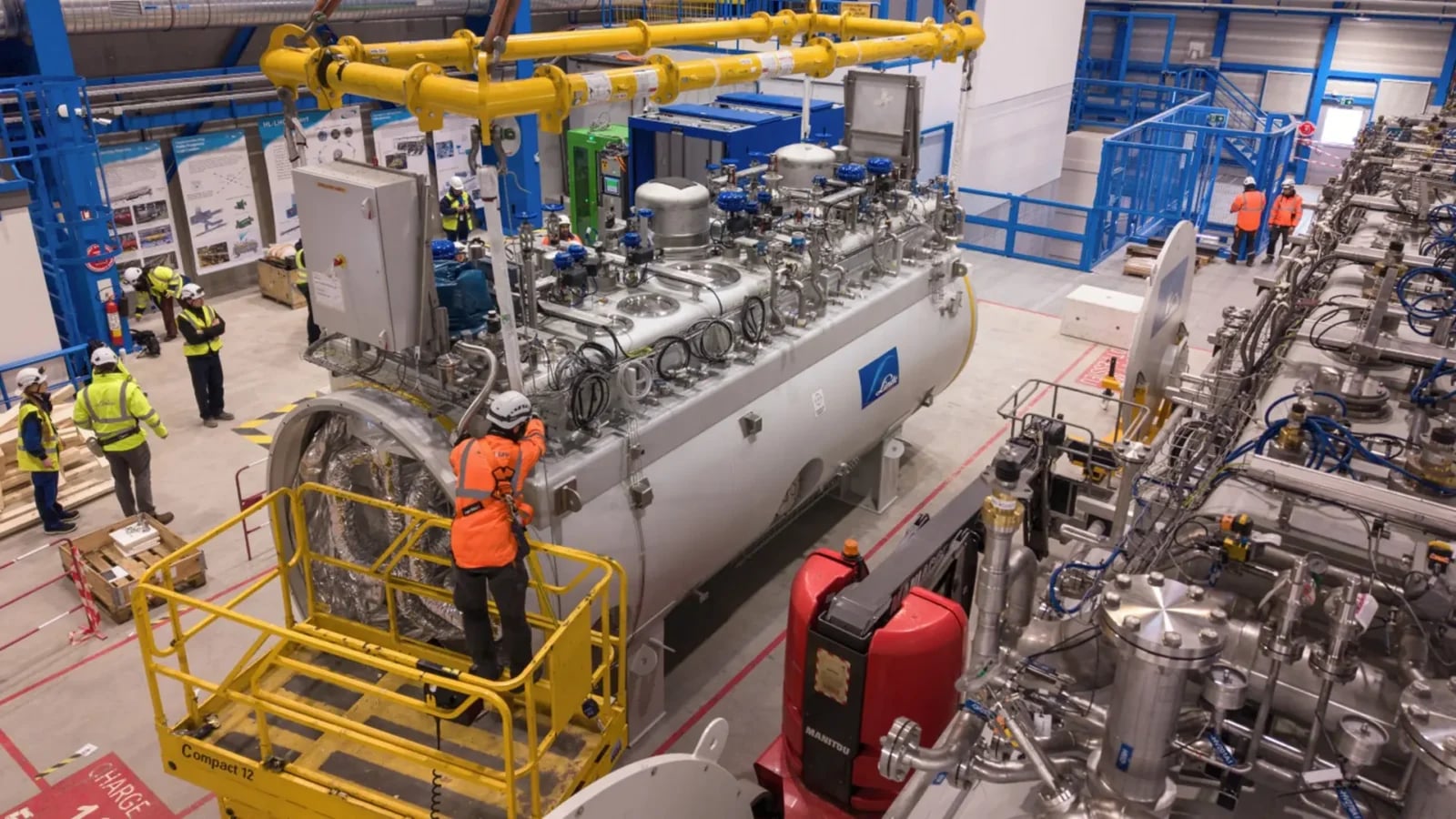

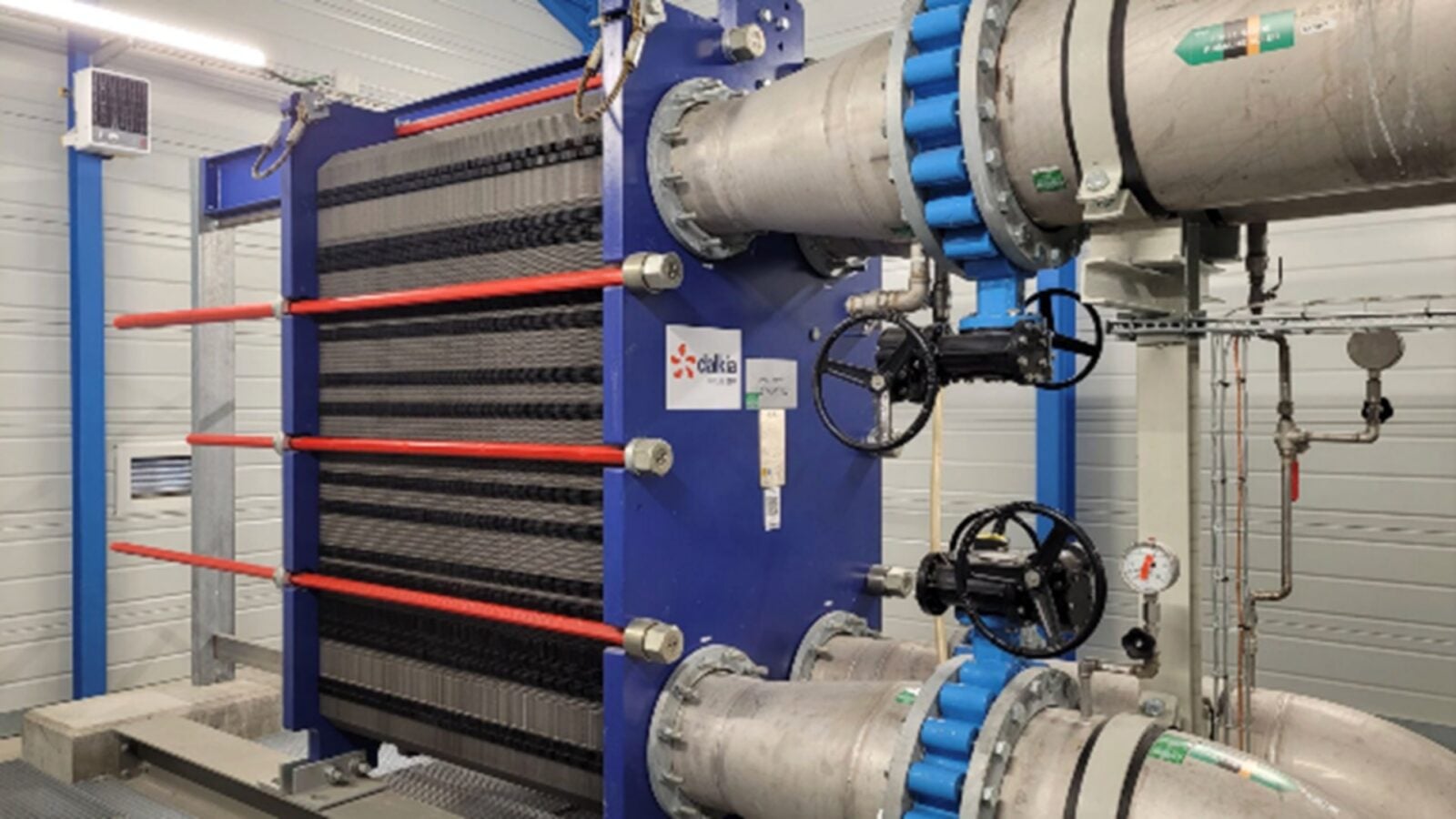

Na zdjęciach z CERN takie operacje wyglądają jak scena z budowy statku kosmicznego. Błyszczące rury, gąszcz obejm i platform, a w centrum ogromny cylinder, który musi trafić dokładnie tam, gdzie przewidział go projekt. Te dwie “skrzynie zimna” właśnie zameldowały się w okolicach detektorów ATLAS i CMS, w nowych korytarzach serwisowych, które powstają specjalnie pod modernizację akceleratora.
Po co LHC potrzebuje tak niskiej temperatury?
Magnesy nadprzewodzące w LHC nie są kaprysem, to kręgosłup całej maszyny. Żeby utrzymać wiązki na kursie, trzeba wytworzyć pola magnetyczne tak silne, że klasyczna ciepła elektrotechnika szybko zamieniłaby się w źródło strat i problemów. Dlatego LHC pracuje z helem w stanie nadciekłym, a kluczowe odcinki akceleratora utrzymuje się w okolicach 1,9 kelwina, czyli około minus 271,3 stopnia Celsjusza. To poziom zimna, który brzmi abstrakcyjnie, dopóki nie uświadomimy sobie, że mówimy o instalacji rozciągniętej na dziesiątki kilometrów. LHC już dziś jest gigantyczną instalacją kriogeniczną, a modernizacja pod High-Luminosity LHC ma dołożyć kolejną warstwę mocy chłodniczej. Nowy osprzęt wokół ATLAS i CMS będzie generował dodatkowe obciążenie cieplne, które trzeba bezlitośnie odbierać.
High-Luminosity LHC to w praktyce próba osiągnięcia większej liczby zderzeń użytecznych dla fizyków w tym samym czasie pracy akceleratora. W rzeczywistości jednak oznacza to m.in. mocniejsze magnesy ogniskujące i nowe elementy instalacji, które trzeba utrzymać w reżimie temperaturowym. Start zmodernizowanej wersji akceleratora planowany jest na 2030 rok, a to w świecie tak złożonej infrastruktury brzmi jak bardzo niedługi termin.
Dlatego obok ośmiu działających już “lodówek” LHC dokładane są dwie kolejne instalacje chłodnicze, właśnie przy punktach obsługujących okolice ATLAS i CMS. Na powierzchni układ schładza hel do okolic 4,5 kelwina, a ostatnie “dokręcenie zimna” do 1,9 kelwina uzyskuje się przez obniżanie ciśnienia i pracę zestawu sprężarek zimnych połączonych szeregowo, zintegrowanych z dostarczonymi cold boxami.
Same cold boxy to dopiero rozdział w większej historii. Równolegle trwa montaż podziemnych linii kriogenicznych, czyli całej “autostrady dla helu”, która ma dowieźć zimno z powierzchni do urządzeń w tunelu. Pierwsza faza prac instalacyjnych jest już za zespołami, ale prawdziwe wyzwanie zwykle zaczyna się wtedy, gdy trzeba wszystko połączyć, uruchomić automatykę, opomiarować, a potem utrzymać stabilność przez długie okresy pracy.
Ciekawy jest też horyzont czasowy. Według planu pod koniec 2026 roku nowe instalacje kriogeniczne mają być gotowe do testów z układami grzewczymi, które symulują realne obciążenia cieplne magnesów i innych chłodzonych komponentów.
Hel, energia i niewidzialny koszt nauki
W tym przypadku jest jeszcze jeden bohater, o którym rzadko mówi się głośno. To energia. Utrzymanie kilometrów instalacji w temperaturach kriogenicznych nie jest tak proste, jak schłodzenie lodówki w kuchni. Jest bardziej jak nieustanna walka z prawami termodynamiki, które zawsze próbują wszystko wyrównać do temperatury otoczenia. Każdy dodatkowy wat ciepła w tunelu oznacza realną pracę sprężarek, turbomaszyn i całej automatyki, która musi działać stabilnie dzień po dniu.
Do tego dochodzi kwestia samego helu. To gaz kluczowy nie tylko dla akceleratorów, ale też dla przemysłu półprzewodników, medycyny i laboratoriów na całym świecie. A hel, choć bywa traktowany jak coś oczywistego, w praktyce jest zasobem strategicznym i kapryśnym logistycznie. Dlatego nowoczesne systemy kriogeniczne coraz częściej myślą, jak dobre działy finansowe: maksymalnie odzyskiwać, szczelnie bilansować, minimalizować straty i planować serwis tak, by nie płacić za przestoje podwójnie.
Wzrost możliwości akceleratora to nie tylko lepsze magnesy i więcej zderzeń, ale też inżynieryjna dyscyplina w zarządzaniu energią, zasobami i niezawodnością. W pewnym sensie to przypomina dzisiejsze centra danych: najbardziej imponują nie wtedy, gdy świecą w materiałach promocyjnych, tylko wtedy, gdy przez lata po prostu działają – cicho, stabilnie i bez dramatu.
Dlaczego to tak istotna kwestia dla całego rynku? Skala i precyzja tej kriogeniki to poligon dla rozwiązań w pompach, turbinach, automatyce, diagnostyce i materiałach. A te kompetencje prędzej czy później wyciekają z laboratoriów do świata energetyki, medycyny czy przemysłu.
