Wyobraź sobie element metalowy, który nie tyle “pracuje” w granicach sprężystości, co potrafi przejść przez duże odkształcenie i wrócić do pierwotnej formy tak, jakby nic się nie stało. Do tej pory takie zachowanie kojarzyło się raczej z elastomerami, sprężynami albo złożonymi mechanizmami, a nie z jednolitym stopem. Tutaj właśnie pojawia się problem, który przez lata podcinał skrzydła całej idei, bo nawet jeśli znamy metal o tak wyjątkowych właściwościach, to jego zachowanie po druku 3D nie zawsze jest tym, czego oczekuje inżynier.
Druk addytywny kusi geometrią, personalizacją i swobodą projektowania, ale potrafi też “zepsuć” to, co w materiale najcenniejsze. Właśnie dlatego najnowsze wyniki zespołu z IMDEA Materials Institute i Politechniki w Madrycie (UPM) są ciekawe, bo zamiast kolejnej obietnicy o “lepszym proszku” czy “jeszcze lepszym laserze” do druku 3D, dotyczy bezpośrednio tego, jak projektujemy samą strukturę.
Nitinol daje pamięć kształtu i superelastyczność, które łatwo zgubić
Nitinol, czyli stop niklu i tytanu (NiTi), jest znany z dwóch cech: efektu pamięci kształtu oraz superelastyczności. W uproszczeniu chodzi o to, że potrafi wracać do zadanej formy po zmianie temperatury, a w pewnych warunkach może też znosić duże, odwracalne odkształcenia pod obciążeniem dzięki przemianom fazowym między austenitem i martenzytem. To dlatego spotkasz go w medycynie (np. elementy implantów), ale też w technice jako “sprytny” materiał dla aktuatorów. Typowe odwracalne odkształcenia superelastycznego nitinolu potrafią sięgać okolic 8%.
Czytaj też: Zobaczyli światło w ciemności. Teraz nawet nasze smartfony będą przebijać mrok
Problemy zaczynają się z kolei wtedy, gdy wchodzimy w druk 3D. W praktyce, przy popularnej technice LPBF (Laser Powder Bed Fusion) właściwości superelastyczne i odzyskiwalne odkształcenia często wypadają gorzej niż w elementach wytwarzanych klasycznie. Przyczyn jest kilka i obejmują one mikrostrukturę po procesie, porowatość, pęknięcia, zanieczyszczenia tlenem, a nawet przesunięcia składu przez odparowanie niklu. Da się to wprawdzie poprawiać parametrami procesu i obróbką cieplną, ale powtarzalność i stabilność nadal bywają wąskim gardłem w kwestii przenoszenia tego na skalę przemysłową.
Ulepszenie geometrii kluczem do sukcesu
W badaniu opisanym w czasopiśmie Virtual and Physical Prototyping zespół IMDEA i UPM zrobił coś, co brzmi prosto, ale w praktyce wymaga innego sposobu myślenia: potraktował nitinol nie jako “materiał do maksymalnego dopieszczenia”, tylko jako bazę, której braki po druku da się kompensować architekturą. W skrócie – jeśli drukowany NiTi jest zbyt mało elastyczny w porównaniu do klasycznie wytwarzanego, to można zaprojektować taki układ splotów, ścieżek i połączeń, żeby sama struktura wzmacniała pożądane zachowanie.
Czytaj też: Paliwo przyszłości przestało być czarną skrzynką. Neutrony zdradziły sekrety TRISO

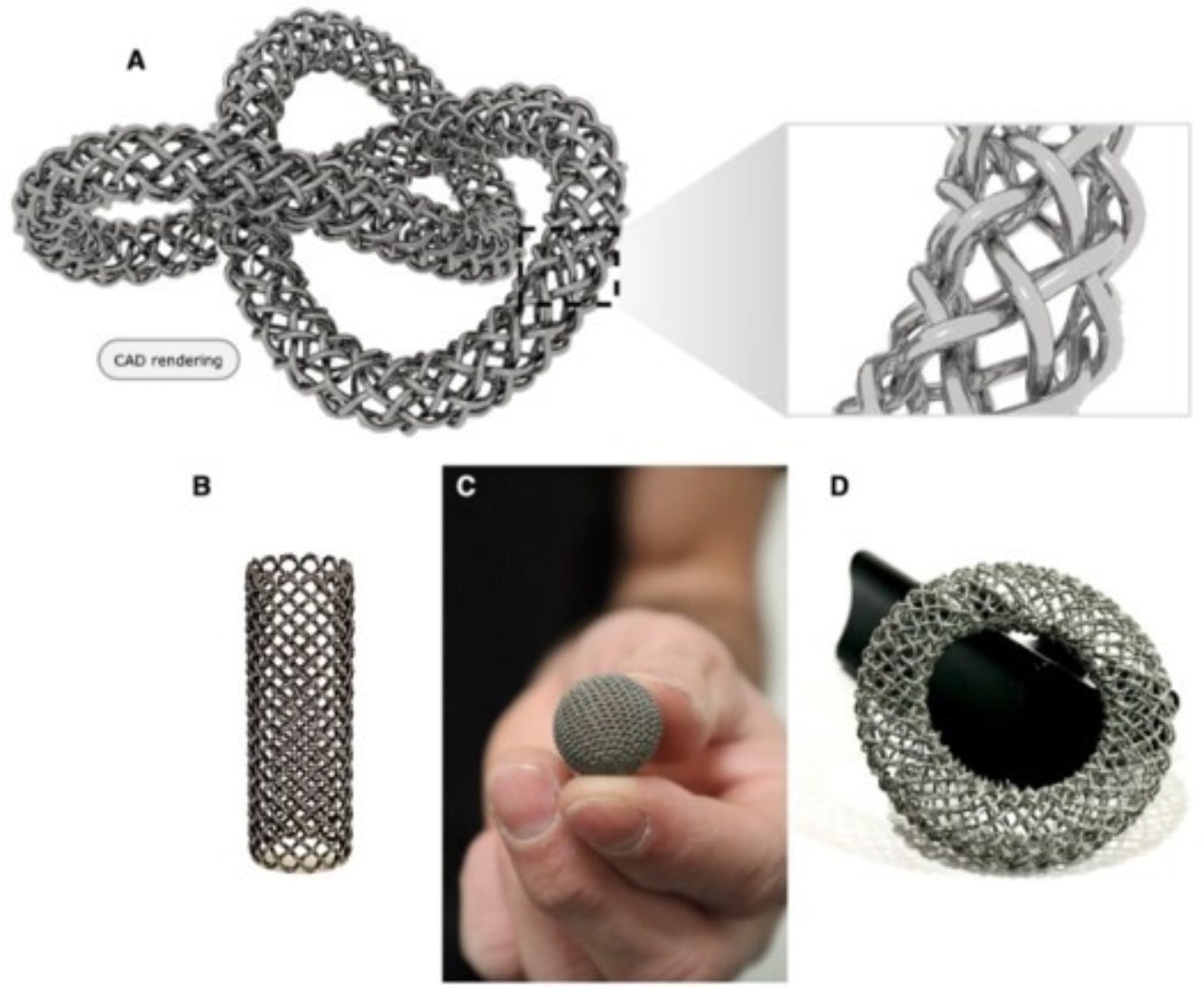

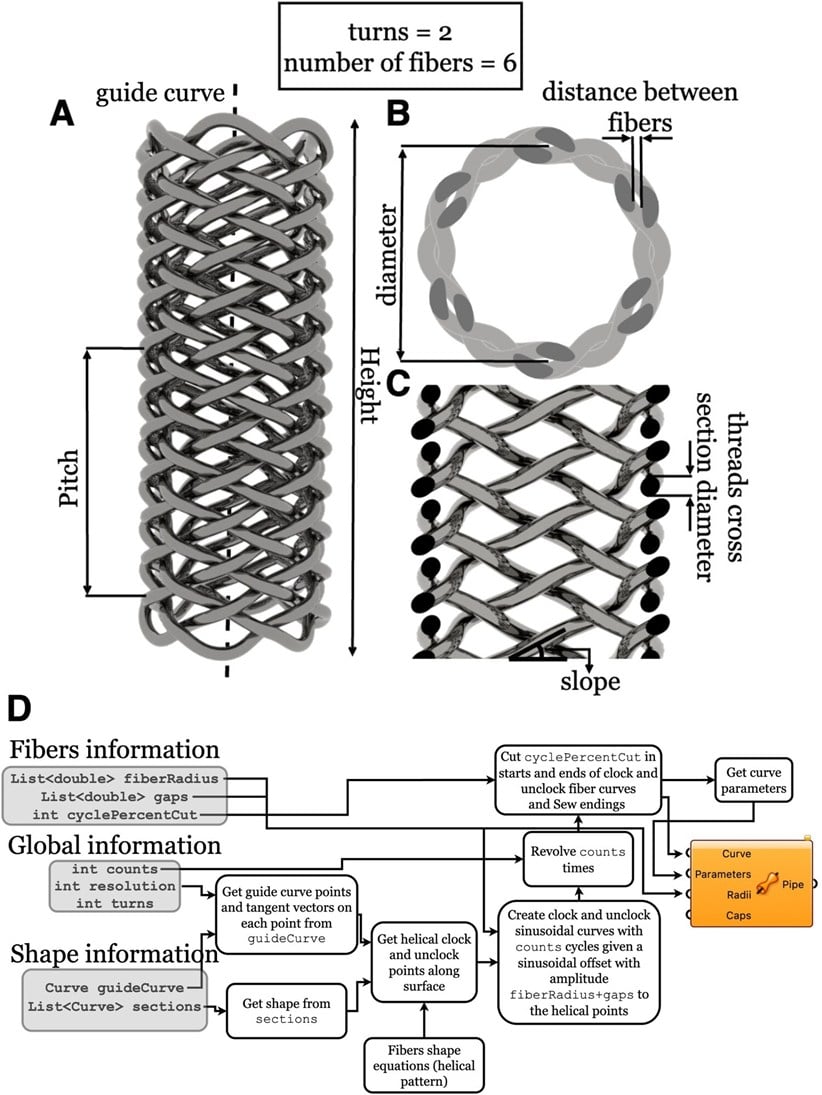

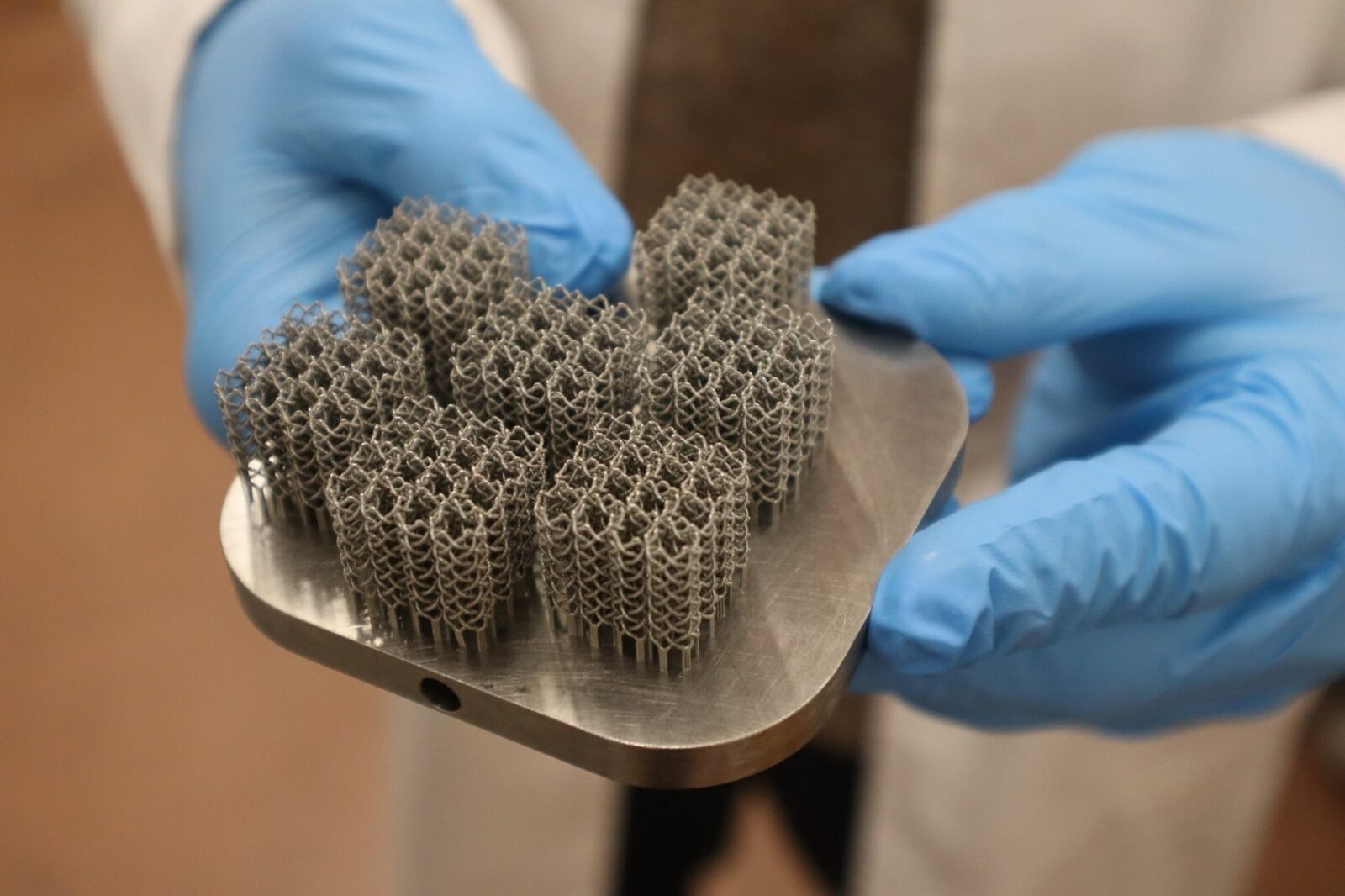

Autorzy mówią wprost o algorytmicznym podejściu do projektowania przeplatanych metamateriałów. To istotne, bo nie chodzi tu o jeden “ładny kształt” wygenerowany ręcznie, tylko o metodykę, którą da się przenieść na różne topologie i ścieżki prowadzenia splotu. W praktyce powstały dwie główne rodziny konstrukcji: kratownice rurowe oraz cylindryczne struktury o charakterze “tkania”.
Klasyczna kratownica w druku 3D to zwykle powtarzalne pręty i węzły. Struktura bliższa tradycyjnemu tkaniu materiału idzie w stronę przeplatanych pasm, które mogą się przemieszczać względem siebie w mikroskali, rozkładać naprężenia inaczej i dzięki temu pozwalać na większe ugięcia bez lokalnego “dobicia” materiału.
Co tu jest mierzalne, a co jest jeszcze obietnicą?
Najmocniejszy fragment tej historii siedzi w tym, że autorzy pokazują regulację parametrów mechanicznych samym projektem. Samą architekturą da się modulować sztywność, nośność, zdolność pochłaniania energii i odporność na przestrzeni kilku rzędów wielkości. Innymi słowy, dzięki pracy naukowców można uzyskać przeróżne zachowania materiałów, które reguluje się zależnie od zapotrzebowania.
Czytaj też: Arka Noego na miarę naszych czasów. Co naprawdę znajdzie się w BioVault?

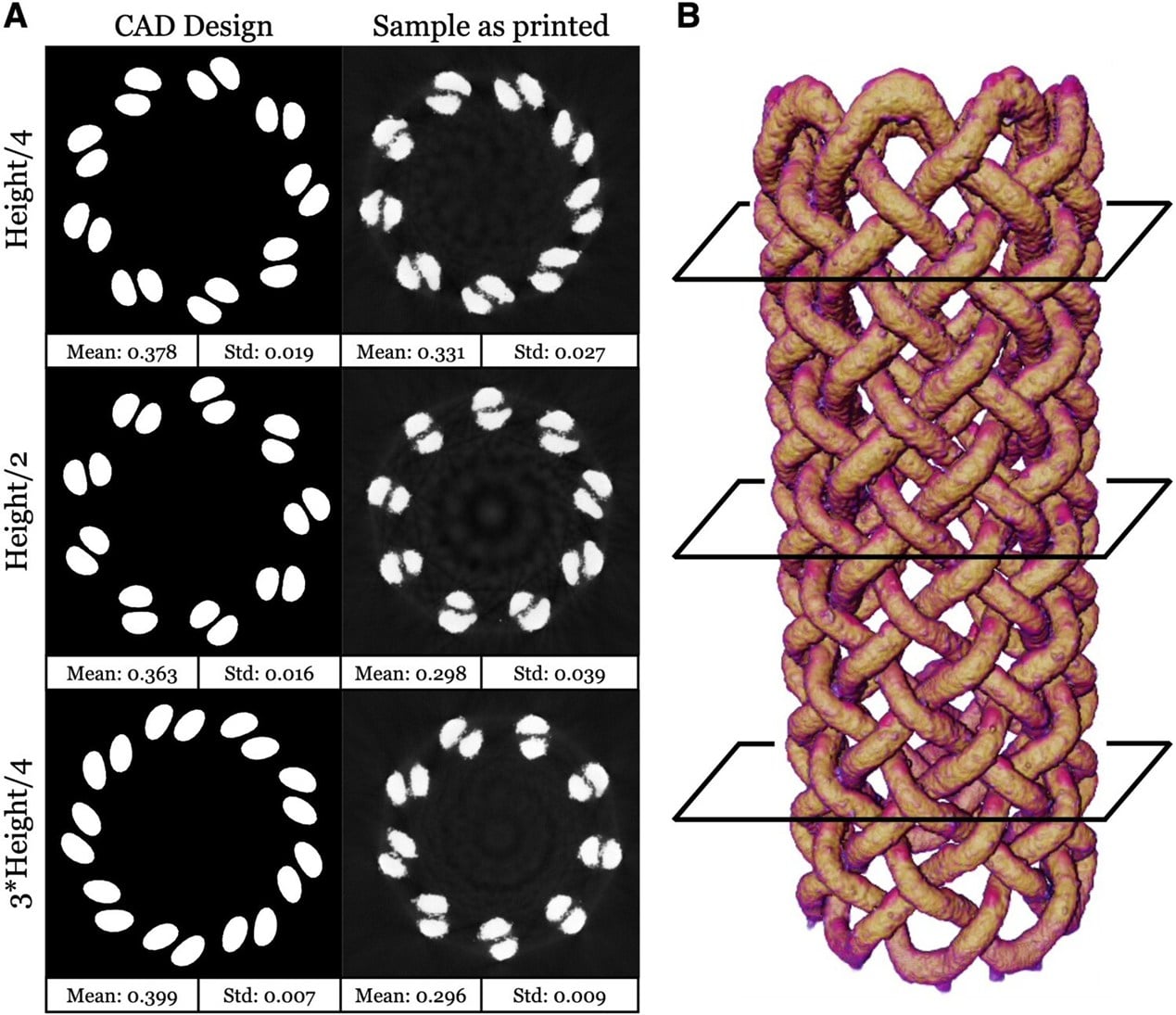

Z punktu widzenia inżynierii produkcji ważny jest też wątek weryfikacji, bo przy tak złożonych splotach nietrudno o rozjazd między modelem a tym, co faktycznie “wyjdzie” z drukarki. Zespół porównał jednak geometrię próbek z modelem cyfrowym, łącząc tomografię komputerową z danymi z oprogramowania i wyszło na to, że w wydruku nie siedzi żaden “błąd”. Musimy jednak pamiętać, że fakt, że da się obejść część ograniczeń druku addytywnego geometrią, nie znaczy, że problemy materiałowe znikają. Zmiany składu, tlen, porowatość czy zmęczenie przy cyklicznym obciążaniu nadal będą miały znaczenie, a to zwłaszcza jeśli myślimy o zastosowaniach medycznych albo o aktuatorach pracujących tysiące i miliony cykli.
