Japońscy inżynierowie doszli do wniosku, że w niektórych miejscach silnika może znajdować się więcej materiału, niż potrzeba. Nowy projekt, ujawniony w europejskim zgłoszeniu patentowym EP4818506A1 opublikowanym 7 października 2026 roku, zakłada zastosowanie cylindrów o zróżnicowanej grubości otaczających je ścian. Konstrukcja ma umożliwić ograniczenie masy bloku silnika, uproszczenie projektowania oraz zmniejszenie odkształceń powodowanych zmianami temperatury.
Honda chce zmienić sposób budowania cylindrów
Żeby zrozumieć koncepcję japońskich inżynierów, warto przypomnieć, z jakimi warunkami mierzy się silnik spalinowy. Podczas pracy jego cylindry są poddawane wysokim temperaturom, znacznym obciążeniom mechanicznym i ciśnieniu powstającemu podczas spalania mieszanki paliwowo-powietrznej.
Materiał otaczający cylinder musi zapewniać odpowiednią sztywność, a jednocześnie umożliwiać skuteczne odprowadzanie ciepła. Tradycyjne konstrukcje bywają projektowane z pewnym zapasem grubości, który pozwala zachować wymaganą wytrzymałość. Problem polega na tym, że obciążenia nie rozkładają się identycznie we wszystkich kierunkach.
Honda proponuje bardziej precyzyjne podejście. Ścianki otaczające cylindry mają być grubsze w kierunku prostopadłym do osi wału korbowego, czyli wzdłuż kierunku łączącego stronę dolotową i wydechową silnika. W kierunku równoległym do wału korbowego można natomiast zastosować cieńsze fragmenty.
Dzięki temu materiał pozostaje tam, gdzie jest potrzebny do zapewnienia odpowiedniej sztywności, a jego ilość w pozostałych obszarach można ograniczyć. Całość wymaga odpowiedniego ukształtowania zewnętrznych powierzchni ścian cylindra i płynnego połączenia fragmentów o różnej grubości.
Owalne cylindry? Honda eksperymentowała z podobnymi pomysłami już kilkadziesiąt lat temu
Osoby interesujące się historią japońskiej motoryzacji mogą kojarzyć Hondę z jednym z najbardziej niezwykłych eksperymentów silnikowych ubiegłego wieku. Pod koniec lat 70. firma opracowała wyścigowy motocykl NR500, wykorzystujący owalne tłoki. Rozwiązanie miało umożliwić zastosowanie większej liczby zaworów i uzyskanie osiągów pozwalających rywalizować z mocnymi jednostkami dwusuwowymi.
Technologia była niezwykle skomplikowana, ale z czasem doczekała się również drogowej interpretacji w postaci Hondy NR z 1992 roku. Nowy patent dotyczy zupełnie innego zagadnienia. Tym razem japoński producent nie eksperymentuje z nietypowymi tłokami ani nie zmienia kształtu komory spalania. Skupia się na strukturze bloku silnika.
Co ciekawe, sama idea zewnętrznych ścian cylindra o owalnym obrysie również nie jest całkowicie nowa. Honda przywołuje wcześniejsze rozwiązania, w których podobną geometrię wykorzystywano do zwiększenia wytrzymałości. Problemem pozostawało jednak precyzyjne dobranie grubości ścian i ograniczenie masy całej konstrukcji.
Nowa propozycja ma uprościć ten proces. Zamiast projektować skomplikowany, regularnie owalny obrys, inżynierowie określają grubość materiału w wybranych kierunkach i wykorzystują odpowiednio ukształtowane łuki do połączenia poszczególnych fragmentów.
Mniej materiału i mniejsze odkształcenia cieplne. Korzyści mogą wykraczać poza samą masę
Najbardziej oczywistą zaletą rozwiązania Hondy jest możliwość ograniczenia ilości materiału wykorzystywanego do produkcji bloku cylindrów. Mniejsza masa jednostki napędowej może przełożyć się na masę całego motocykla, a tym samym na jego prowadzenie i zachowanie podczas manewrowania.
W przypadku motocykli nawet stosunkowo niewielkie różnice wagowe potrafią mieć znaczenie. Zwłaszcza w konstrukcjach sportowych, gdzie producenci poświęcają ogromną uwagę redukcji każdego zbędnego elementu.
Jest jednak jeszcze druga, potencjalnie ważniejsza kwestia. Honda chce ograniczyć wpływ odkształceń termicznych, które powstają podczas nagrzewania i stygnięcia silnika.
Gdy poszczególne części konstrukcji osiągają różne temperatury, materiał rozszerza się nierównomiernie. Może to wpływać na kształt otworu cylindra i warunki pracy tłoka oraz pierścieni tłokowych. Odpowiednie rozłożenie materiału ma pomóc zmniejszyć niepożądane deformacje.
W zgłoszeniu uwzględniono również płaszcz wodny otaczający cylindry oraz położenie śrub mocujących głowicę. Kanał chłodzący może zachować zasadniczo równomierną szerokość mimo zmiennej grubości ścian, co ma sprzyjać przepływowi płynu chłodzącego.
Istotne jest również zastosowanie tulei cylindrowych umieszczanych w konstrukcji podczas odlewania. Dzięki temu można uniknąć części ograniczeń związanych z koniecznością wciskania tulei do gotowego bloku.
Nowy silnik Hondy może trafić do motocykli sportowych

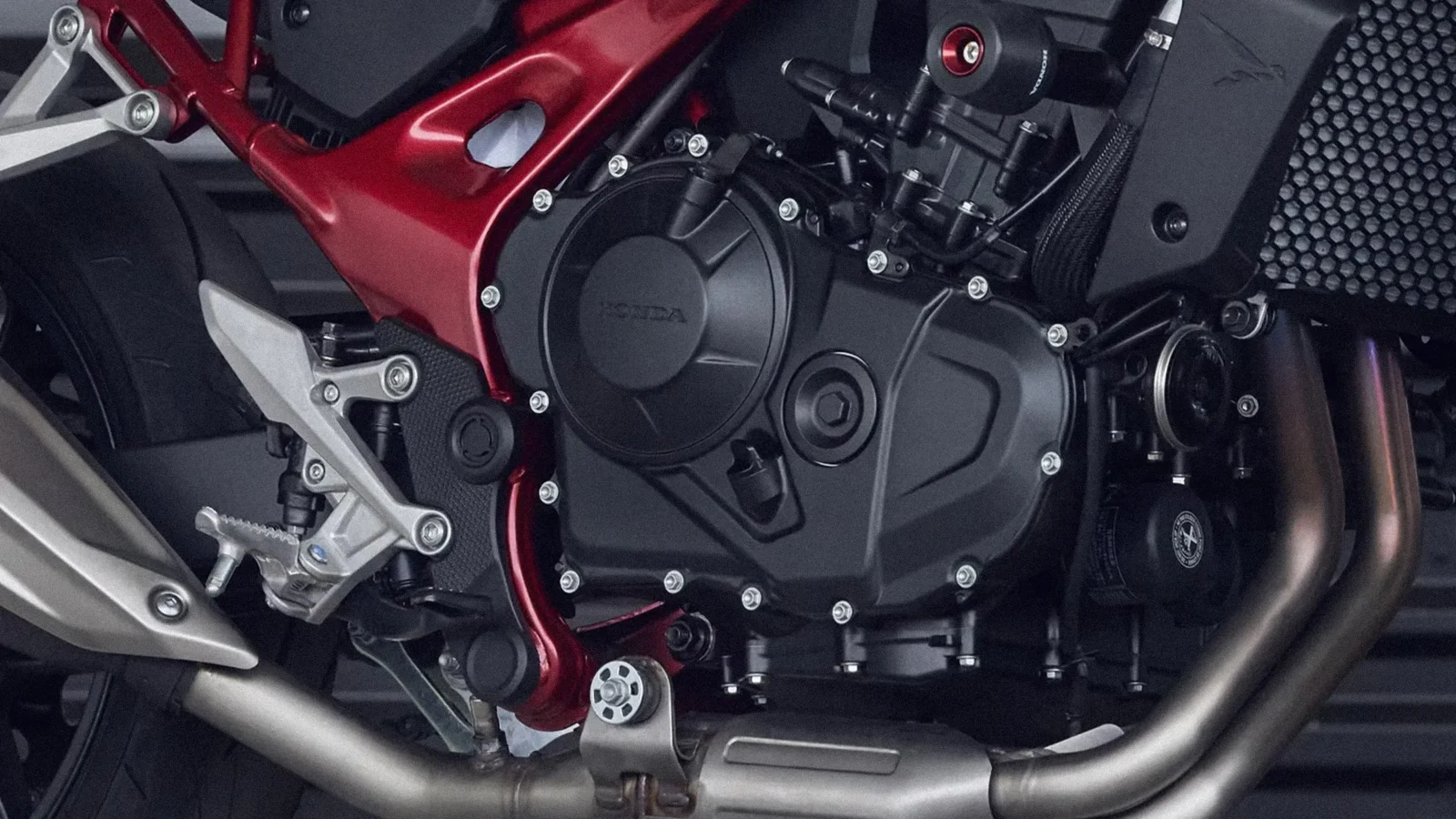

Rysunki patentowe pokazują motocykl wyposażony w chłodzony cieczą, rzędowy silnik dwucylindrowy z czterema zaworami na cylinder i dwoma wałkami rozrządu w głowicy. To konfiguracja dobrze znana z wielu współczesnych motocykli japońskiego producenta.
Nic więc dziwnego, że pojawiły się spekulacje dotyczące potencjalnego wykorzystania rozwiązania w modelach takich jak CBR500R czy CB750 Hornet. Obie konstrukcje wykorzystują jednostki dwucylindrowe i mogłyby stanowić naturalny kierunek dalszego rozwoju technologii.
Trzeba jednak zachować ostrożność. Rysunek dołączony do zgłoszenia patentowego ma przede wszystkim wyjaśniać zasadę działania rozwiązania. Nie stanowi zapowiedzi konkretnego motocykla ani potwierdzenia planowanego wdrożenia.
Co więcej, sama konstrukcja ścian cylindrów nie musi być ograniczona do jednostek dwucylindrowych. Podobne podejście można rozważać także w silnikach o innej liczbie cylindrów, w tym jednostkach przeznaczonych do samochodów.
Honda chroni rozwiązanie na kilku rynkach, między innymi europejskim i amerykańskim. Świadczy to o zainteresowaniu firmy dalszym rozwojem tej koncepcji, choć nadal nie przesądza o jej przyszłości produkcyjnej.
Czy Honda naprawdę może zmienić przyszłość silników spalinowych?
W ostatnich latach dyskusja o przyszłości motoryzacji została niemal całkowicie zdominowana przez elektryfikację. Kolejni producenci inwestują w akumulatory, silniki elektryczne i nowe platformy pojazdów, a rozwój tradycyjnych jednostek napędowych często schodzi na dalszy plan.
Tymczasem silniki spalinowe nadal są wykorzystywane w ogromnej liczbie motocykli na całym świecie. Ich dalsze udoskonalanie może przynosić wymierne korzyści, szczególnie jeśli pozwala ograniczyć ilość zużywanych materiałów i poprawić trwałość konstrukcji.
Nie oznacza to oczywiście, że patent Hondy zapowiada spektakularny przełom. Producent musi jeszcze wykazać, że nowa geometria rzeczywiście przynosi zakładane korzyści, sprawdza się w długotrwałej eksploatacji i może być wdrażana na skalę przemysłową bez nadmiernego wzrostu kosztów.
