Laserowe źródła jonów to proste urządzenia, wytwarzające jony wskutek oddziaływania skupionej wiązki laserowej z tarczą umieszczoną w komorze próżniowej. Znajdujące się w tarczy zanieczyszczenia często stwarzają problemy – ich jony mogą wraz z właściwymi jonami wpływać na próbkę. Dodatkowo impuls laserowy wyrywa z tarczy drobiny materiału, które osadzają się na próbce i zaburzają jej powierzchnię. „Aby zapobiec takim efektom, zaprojektowaliśmy i zbudowaliśmy urządzenie do implementacji jonowej z bardzo oryginalnym elektrostatycznym układem przyspieszania jonów”, mówi doktorant Marcin Rosiński z Instytutu Fizyki Plazmy i Laserowej Mikrosyntezy (IFPiLM) w Warszawie.

Implementacja jonowa polega na wprowadzeniu jonów w powierzchniowe warstwy materiału w celu zmiany ich właściwości fizycznych, np. mechanicznych
lub elektrycznych. Obecnie najczęściej stosuje się w tym celu akceleratory. W porównaniu z nimi laserowe źródła jonów (Laser Ion Source, LIS) mają wiele zalet: są mniejsze, prostsze w budowie i mogą wytwarzać jony z materiałów trudnotopliwych, takich jak tantal czy wolfram. Ponadto wiązka jonowa może być łatwo modyfikowana za pomocą zmian parametrów lasera i geometrii układu laser-tarcza-próbka. Uwolnione jony łatwo też przyspieszać do większych energii w zewnętrznym polu elektrycznym.

Aby źródła typu LIS mogły znaleźć zastosowania przemysłowe, wiązka jonów nie powinna zawierać zanieczyszczeń. Jony należy także dodatkowo
przyspieszyć za pomocą pola elektrostatycznego w celu zwiększenia i wyrównania ich energii.

W urządzeniu zbudowanym w IFPiLM impuls laserowy trwa 3,5 nanosekundy i niesie mało energii. W początkowej fazie oddziaływania z materią energia ta zwiększa energię swobodnych elektronów w tarczy i to one zaczynają jonizować atomy tarczy i jej zanieczyszczeń. Pozostała energia impulsu laserowego grzeje bezpośrednio zjonizowaną materię, co powoduje jej szybką ekspansję. Natura procesu sprawia, że wyrzucane z plazmy jony nie unoszą jednakowej energii, a więc mają szeroki rozkład energetyczny.

Drobiny materiału wyrwane z tarczy pod wpływem impulsu laserowego są obojętne elektrycznie. W urządzeniu LIS z IFPiLM ekspandują bez odchylania

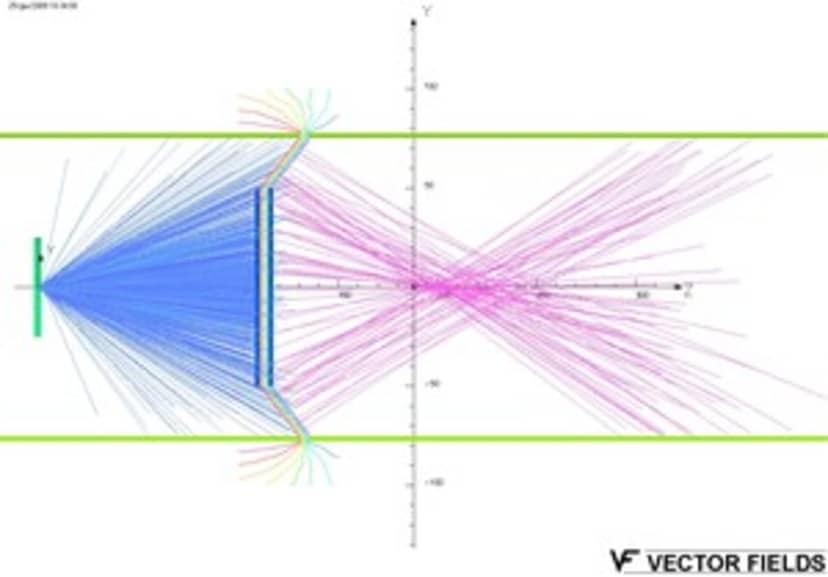

i trafiają w przegrodę ustawioną na osi układu, przed próbką. Z kolei część jonów tarczy i zanieczyszczeń omijających przegrodę jest przyspieszana i skupiana przez pole elektryczne na osi układu za przegrodą. „Parametry pola dobraliśmy w taki sposób, że do próbki dolatują tylko cięższe jony tarczy, o mniej więcej tej samej energii. Plamka zogniskowanej wiązki tych jonów ma średnicę około milimetra”, wyjaśnia Rosiński.

Zastosowany w urządzeniu niskoenergetyczny laser nie grzeje się i w kilkadziesiąt minut może wygenerować 10 tys. i więcej impulsów świetlnych.
Naukowcy mogą więc precyzyjnie kontrolować liczbę jonów docierających do próbki.

Rozwiązanie zaproponowane przez naukowców z IFPiLM zostało zastosowane do badań implantacji jonów germanu w warstwie krzemionki w celu wytworzenia w niej nanokryształów germanu. Powstaje w ten sposób zmodyfikowany półprzewodnik dla nowych zastosowań w elektronice, np.
związanych z dalszą miniaturyzacją układów pamięciowych i generujących światło.

Aby z wprowadzonych do próbki jonów utworzyły się nanokryształy germanu, zaimplantowaną próbkę należy wygrzać w temperaturze od 600 do 1200 stopni Celsjusza. W procesie tworzą się kryształy germanu o rozmiarach od kilku do 20 nanometrów (miliardowych części metra). „Nasze zaimplantowane próbki, po wygrzaniu, przebadaliśmy różnymi metodami w specjalistycznych laboratoriach, głównie na Uniwersytetach w Mesynie i Katanii na Sycylii. Obserwowaliśmy zarówno skutki implementacji jonów, jak i strukturę nanokrystaliczną próbek”, mówi Rosiński.

„Prace nad optymalizacją naszego urządzenia pod kątem zastosowań przemysłowych zakończymy w dwa lata, ale już teraz zaczynamy szukać firm zainteresowanych wdrożeniem tej technologii”, podsumowuje prof. Jerzy Wołowski, szef zespołu zajmującego się w IFPiLM badaniami i zastosowaniami oddziaływań laserów z materią.

Budowę urządzenia do implantacji laserowej rozpoczęto w Instytucie Fizyki Plazmy i Laserowej Mikrosyntezy kilka lat temu w ramach europejskiego programu SEMINANO. Obecnie głównym źródłem finansowania badań jest Ministerstwo Nauki i Szkolnictwa Wyższego.
