Najnowsze badanie pokazuje to wyjątkowo dosłownie: naukowcy po raz pierwszy zajrzeli do wnętrza nowoczesnych tranzystorów z taką dokładnością, że zobaczyli drobne defekty atomowe nazwane “mouse bites”, czyli “mysimi ugryzieniami”. Te nierówności naprawdę mogą przeszkadzać elektronom w przepływie przez kanał tranzystora, a więc uderzać w samo serce współczesnej elektroniki. Tranzystor jest dziś wszędzie: w smartfonie, samochodzie, serwerowni obsługującej modele AI, a także w układach rozwijanych z myślą o komputerach kwantowych. Kiedy taka podstawowa cegła nowoczesnej techniki zaczyna być mierzona w pojedynczych atomach, margines błędu robi się wręcz mikroskopijny i to dosłownie.

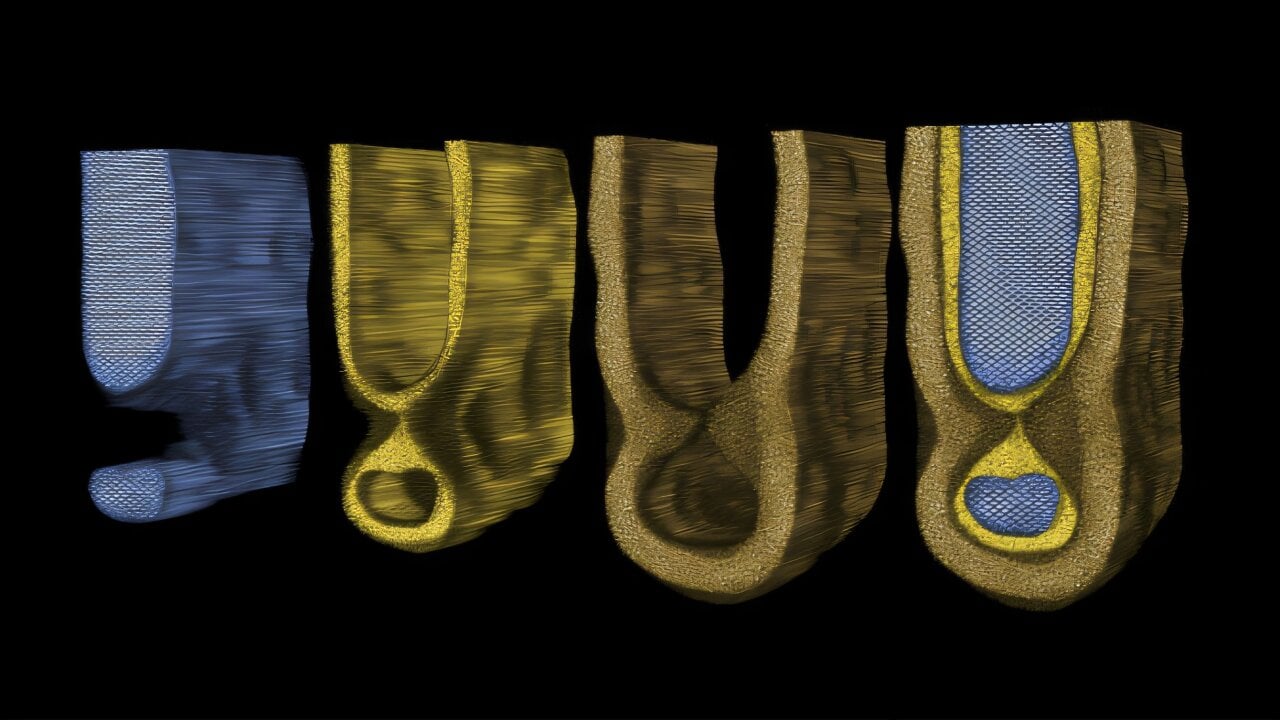

Samo badanie opublikowano 23 lutego 2026 roku w Nature Communications. Zespół z Cornell, pracujący z partnerami z TSMC i ASM, pokazał, że da się nie tylko ogólnie “zobaczyć” strukturę nowego tranzystora, ale też zmierzyć jego chropowatość, naprężenia i defekty w trzech wymiarach, na poziomie atomowym. W świecie półprzewodników to trochę tak, jakby ktoś po latach oglądania miasta z samolotu dostał wreszcie możliwość wejścia do konkretnego mieszkania i sprawdzenia, czy drzwi są krzywo osadzone, a ściana nie ma pęknięcia.
Problem nie tkwi już w milimetrach, ale w pojedynczych atomach
Współczesny tranzystor nie przypomina już płaskiej, prostej struktury znanej z dawnych dekad. Przez lata elektronika rozwijała się przede wszystkim “wszerz”, ale z czasem ten model zaczął się kończyć. Gdy na chipie zaczęło brakować miejsca, projektanci zaczęli budować elementy bardziej pionowo, warstwowo i przestrzennie. David Muller z Cornell trafnie porównał tę ewolucję do przejścia od rozlewających się przedmieść do bloków mieszkalnych. To porównanie dobrze oddaje skalę zmiany: dziś tranzystory nie są już rozłożonymi płaskimi obiektami, lecz trójwymiarowymi konstrukcjami upchniętymi do granic rozsądku.
W badaniu przyjrzano się tranzystorom typu gate-all-around, czyli takim, w których bramka otacza kanał niemal ze wszystkich stron. To jeden z kierunków rozwoju układów scalonych przy bardzo małych wymiarach, bo taka architektura daje lepszą kontrolę nad przepływem prądu niż starsze konstrukcje. Problem w tym, że im bardziej ambitna geometria, tym trudniej sprawdzić, czy wszystko naprawdę wyszło tak, jak zakładał projekt. Klasyczne metody pomiarowe przestają wtedy wystarczać: jedne widzą strukturę w 3D, ale zbyt mało szczegółowo, inne oferują wysoką rozdzielczość, lecz gubią informację o głębokości. Właśnie tę lukę miała wypełnić elektronowa ptychografia.
To szczególnie ważne dlatego, że kanał takiego tranzystora może mieć zaledwie około 15–18 atomów szerokości. Przy tej skali każde odchylenie przestaje być kosmetyką. To już nie sytuacja, w której ściana jest trochę nierówna i da się to zamalować. Bardziej przypomina to zwężenie tunelu w miejscu, przez które mają przejechać wszystkie samochody w mieście. Jeśli ścianki kanału są chropowate albo pojawiają się ubytki na granicach materiałów, elektrony zaczynają zachowywać się inaczej, niż życzyłby sobie projektant układu.
Jak zajrzeć do wnętrza tranzystora bez rozbierania go na ślepo
Sednem całej pracy jest technika zwana electron ptychography, czyli ptychografią elektronową. Brzmi to jak termin z podręcznika, ale sam pomysł można opowiedzieć prościej. Badacze przepuszczają wiązkę elektronów przez próbkę i rejestrują nie pojedynczy obraz, lecz ogromny zestaw wzorów rozpraszania dla wielu sąsiadujących ze sobą punktów. Potem do gry wchodzą obliczenia, które składają te dane w znacznie bogatszy, bardziej szczegółowy obraz struktury. To trochę jak układanie portretu z tysięcy cieni, odbić i śladów, zamiast robienia zwykłego zdjęcia z jednego kąta.
Kluczową rolę odgrywa tu EMPAD, czyli bardzo czuły detektor pikselowy dla mikroskopii elektronowej, współtworzony przez grupę Mullera. Dzięki niemu można rejestrować szczegółowe wzory rozpraszania elektronów po przejściu przez tranzystor, a następnie komputerowo odtwarzać strukturę z wyjątkową precyzją. Cornell podkreśla, że ta linia rozwoju mikroskopii doprowadziła już wcześniej do obrazów o rekordowej rozdzielczości. Tutaj jednak nie chodziło wyłącznie o bicie rekordów, tylko o praktyczne wejście w obszar, w którym technologia może zacząć realnie pomagać w debugowaniu procesu produkcyjnego.
Nowa metoda dała jednocześnie wgląd w trzy rzeczy, które dla inżyniera układów scalonych są bezcenne: chropowatość interfejsów, lokalne naprężenia i obecność defektów w strukturze. Z abstrakcyjnego punktu widzenia brzmi to jak zestaw laboratoryjnych parametrów. Jest to jednak odpowiedź na bardzo konkretne pytania: gdzie materiał nie ułożył się idealnie, gdzie został “ściągnięty” lub “rozciągnięty” podczas procesu technologicznego i w którym miejscu powstały zaburzenia mogące pogorszyć działanie tranzystora? W jednym zestawie danych badacze dostali coś, co wcześniej trzeba było raczej zgadywać pośrednio niż widzieć bezpośrednio.
