Brzmi to jak optyczna fanaberia, ale w praktyce chodzi o coś bardzo konkretnego. Ujemna refrakcja od lat fascynuje fizyków, bo otwiera drogę do urządzeń, które mogą obchodzić klasyczne ograniczenia optyki: supersoczewek, hiperobiektywów i miniaturowych komponentów fotonicznych prowadzących światło w nietypowy sposób. Problem polegał na tym, że dotąd takie efekty zwykle wymagały skomplikowanych metamateriałów albo działały w mniej wygodnych zakresach widma. Tutaj mowa o naturalnym, warstwowym materiale 2D, który robi to przy długościach fali szczególnie interesujących dla fotoniki zintegrowanej i technik obrazowania.
Światło, które skręca “nie w tę stronę”
Najpierw warto uporządkować samą ideę. W zwykłym materiale światło po wejściu zmienia kierunek w przewidywalny sposób: można powiedzieć, że wybiera “normalną” stronę granicy między ośrodkami. Ujemna refrakcja jest jej optycznym odpowiednikiem buntu. Wiązka załamuje się po przeciwnej stronie, co daje zupełnie inne możliwości sterowania propagacją fal. To jedno z tych zjawisk, które długo wyglądały jak egzotyczna ciekawostka, a potem okazały się furtką do całego nowego zestawu narzędzi.

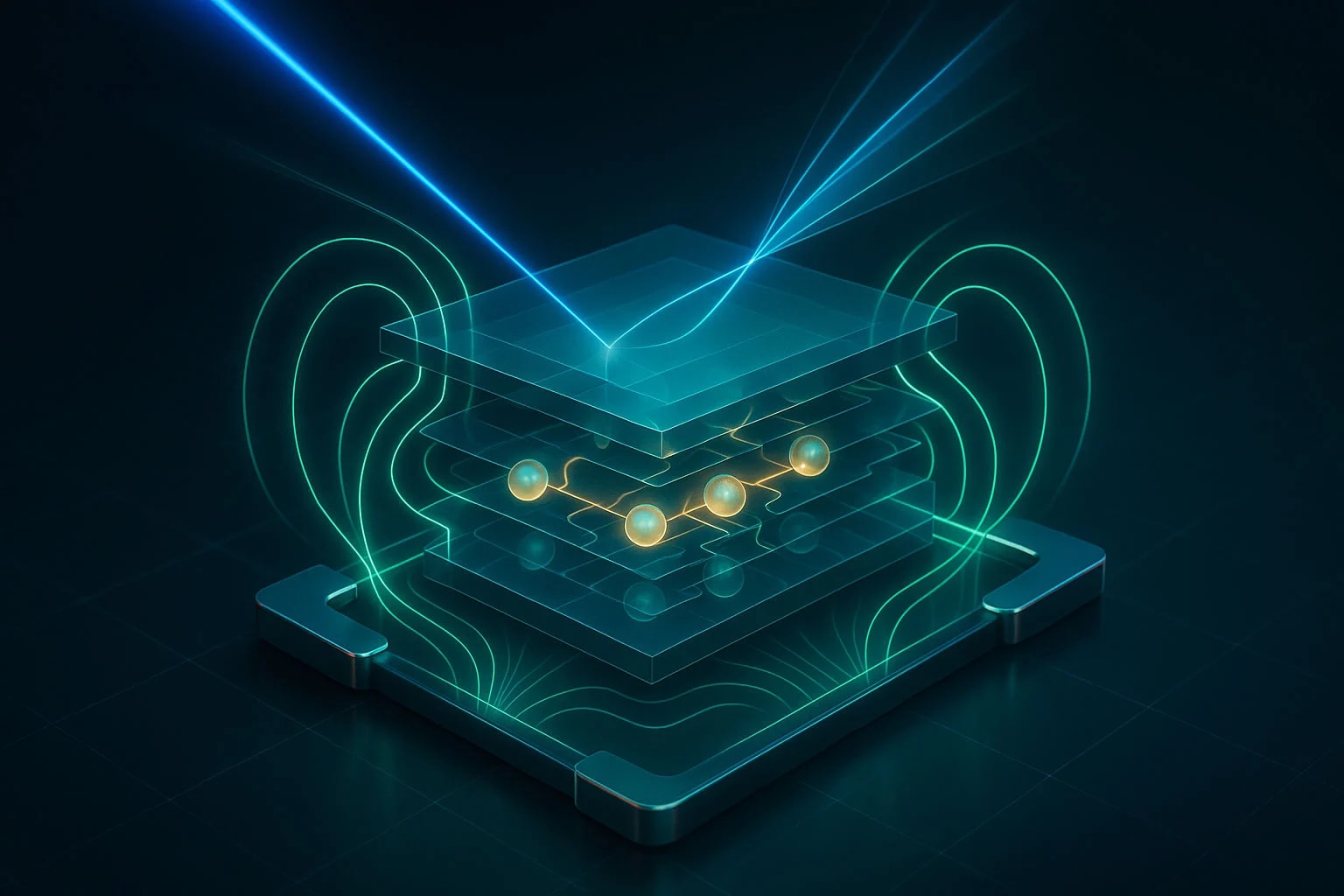

W przypadku CIPS nie chodzi jednak o klasyczną, grubą optykę objętościową. Cała sztuka dzieje się na poziomie bardzo cienkiego materiału warstwowego, w którym światło silnie sprzęga się z materią i tworzy tzw. polarytony ekscytonowe. To hybrydowe quasi-cząstki, coś pomiędzy falą świetlną a wzbudzeniem elektronowym w materiale. I właśnie one mogą poruszać się w sposób, który daje efekt ujemnego załamania. Innymi słowy, nie obserwujemy tu po prostu “sprytnego szkła”, lecz znacznie subtelniejszą grę między polem elektromagnetycznym a strukturą elektronową kryształu.
Najciekawsze jest to, że CIPS robi to w zakresie niebieskiego i ultrafioletu. To ważna różnica, bo wiele wcześniejszych demonstracji ujemnej refrakcji w materiałach 2D czy układach polarytonowych dotyczyło bardziej odległych zakresów widma, często podczerwieni. Przesunięcie efektu ku krótszym falom oznacza większy potencjał dla bardzo małych układów optycznych i obrazowania o wysokiej rozdzielczości. Światło niebieskie i UV są po prostu bardziej wymagającymi, ale też bardziej użytecznymi “pracownikami” nowoczesnej fotoniki.
TU Delft podkreśla, że CIPS wykazuje wyjątkowo duży współczynnik załamania związany z ekscytonowymi polarytonami, większy niż w innych znanych materiałach naturalnych tego typu dla niebieskiego i ultrafioletowego światła. To właśnie ten parametr stoi za określeniem “record-breaking”” Nie chodzi więc o to, że ktoś po raz pierwszy zobaczył ujemną refrakcję jako taką, lecz że zrobił to w materiale 2D z niezwykle silnym efektem i w bardzo atrakcyjnym zakresie widma.
W praktyce można to porównać do różnicy między lekkim skrętem kierownicy a niemal demonstracyjnym zjazdem na sąsiedni pas. Im silniejsze “zagięcie” drogi światła, tym ciekawsze układy da się projektować na małej powierzchni. A dziś właśnie miniaturyzacja jest jednym z najważniejszych sportów technologii. Elektronika od dawna ściska tranzystory do granic rozsądku; fotonika próbuje zrobić podobny numer ze światłem, które z natury nie lubi być zamykane w bardzo małych strukturach. Takie materiały jak CIPS mogą tu działać jak nowy zestaw wyjątkowo skutecznych zakrętów i objazdów. To już jest wniosek interpretacyjny, ale mocno wsparty tym, jak badacze opisują potencjał materiału dla fotoniki zintegrowanej.
W podobnym duchu komentowano też wcześniejsze prace nad ujemną refrakcją w układach ekscytonowych i polarytonowych. Pokazywały one, że zjawisko może prowadzić do tzw. hyperlens effect, czyli hiperobiektywów zdolnych przenosić drobniejsze szczegóły niż klasyczne układy optyczne. Nowy wynik wpisuje się więc w wyraźny trend: światło coraz częściej przestaje być prowadzone przez duże soczewki i pryzmaty, a zaczyna przez cienkie, silnie anizotropowe materiały, które zachowują się bardziej jak optyczne układy scalone niż tradycyjna optyka.
CIPS jest ferroelektrykiem. To oznacza materiał z trwałą polaryzacją elektryczną, którą można przełączać i kontrolować. W świecie fotoniki to brzmi jak obietnica dodatkowej sterowalności. Nie mamy więc tylko biernego ośrodka, który dziwnie zgina światło, ale potencjalnie platformę, w której optyczne własności da się aktywnie regulować. TU Delft wskazuje właśnie na możliwość strojenia i manipulowania propagacją światła w tym materiale.
To szczególnie ciekawe w kontekście układów on-chip, czyli fotoniki zintegrowanej bezpośrednio na chipie. Tam każdy dodatkowy stopień kontroli jest na wagę złota, bo pozwala budować mniejsze modulatorzy, przełączniki czy komponenty obrazujące. Dzisiejsza elektronika cierpi trochę na własny sukces: tranzystory są już tak małe, że przesył informacji samymi elektronami robi się coraz bardziej kosztowny energetycznie i trudny. Fotonika ma być jednym z ratunków, ale potrzebuje materiałów, które poradzą sobie z prowadzeniem światła w ciasnych zakamarkach. CIPS wygląda właśnie jak kandydat z tej kategorii. To znów rozsądna inferencja z tego, jak autorzy i uczelnia opisują zastosowania dla integrated photonics.
